保护对象:

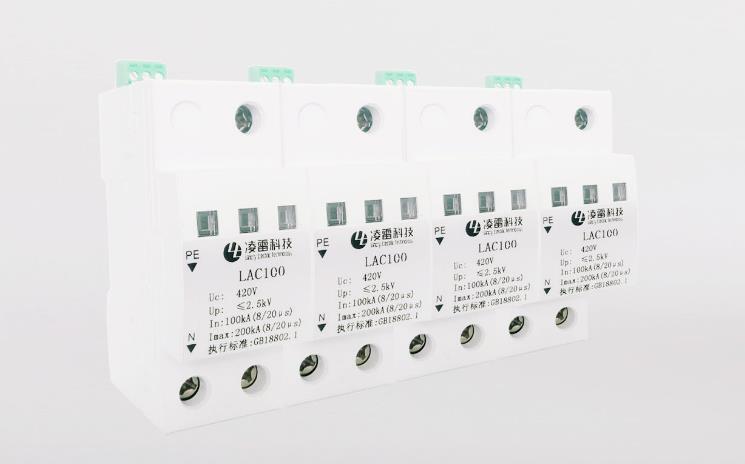

T1电涌保护器主要安装在建筑物总进线柜及室外电气柜,适用于交流供配电系统220V/380V(50Hz/60Hz)TN-S、TN-C-S、TT、IT等供电系统的雷击电磁脉冲保护(LEMP)。应用于雷击风险较高地区的设备系统的电源第一级电涌保护。其设计依据符合GB18802.1,IEC61643-1技术标准,属于防雷等级的T1级防雷产品,10/350μs冲击放电电流为50kA,8/20μs标称放电电流为100kA。适用于60V~550V系统的雷电过电压防护。
技术参数:
Un额定电压 |
380V |
Uc最大持续工作电压 |
420V |
Up电压保护水平 |
≤1.5kV |
In标称放电电流(8/20μs) |
100kA(8/20μs) |
Imax最大放电电流(10/350μs) |
200kA(8/20μs) |
泄露电流 |
≤20μA |
响应时间 |
≤25ns |
保护模式 |
L1、L2、L3、N-PE |
执行标准:
IEC 61643-11:2011 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法 EN 61643-11:2012 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法 |
