产品功能:

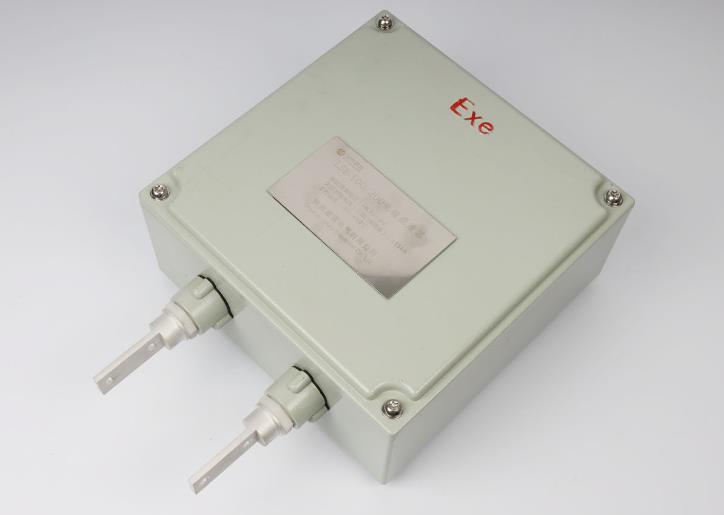

LSE-100/200电磁滤清器是一种固态产品,用于管道、储罐、接地系统和电缆套管等阴极保护结构时,可以同时提供直流解耦和交流连续性接地。该产品具有比固态去耦合器更高的交流故障电流和雷电冲击电流等级,具有更好的散热结构。该产品具有fail-safe功能,在产品故障时短路。我公司研制生产的电磁滤清器(EFD)能有效隔离埋地钢质管道的阴极保护电位。同时可将电气化铁道、高压输电线路等干扰源引起的电阻、电感、电容耦合连接起来,将杂散电流释放到大地,消除管道中的杂散电流,防止杂散电流从防腐层断口流出,保护管道不受杂散电流的加速腐蚀。通过隔离电位和阻抗的选择,达到不同杂散电流大小和不同处理效果杂散电流排流的目的。
技术参数:
额定隔离电压 |
+0.3V/-3V |
泄露电流 |
≤10mA |
0.75倍Un下泄露电流 |
≤1mA |
直流电流额定值 |
100A |
额定雷电冲击通流容量(8/20μs) |
100kA |
交流故障电流(工频/30周波) |
≥15000A |
防爆等级 |
IP65 |
执行标准:
IEC 61643-11:2011 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法 EN 61643-11:2012 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法 |
