产品功能:

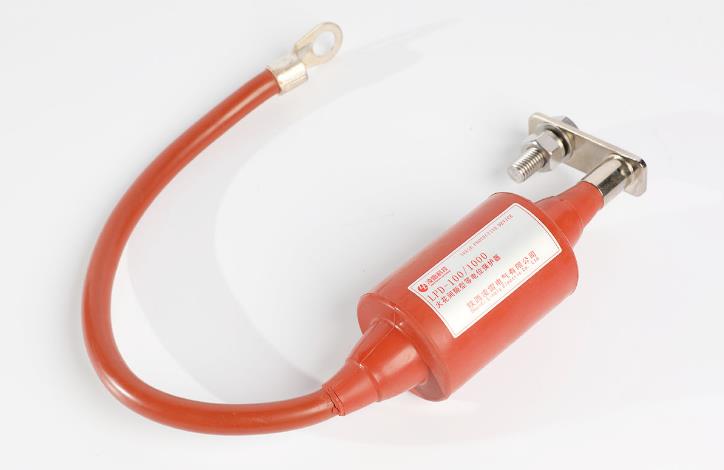

对管道绝缘接头、绝缘法兰进行雷电过电压保护,防护雷电对绝缘接头造成的击穿导致阴极保护失效及发生绝缘接头破损产生的漏油、漏气事故发生。火花间隙为开关型防雷元件,具有导通电压高而击穿导通后残压值低的特点,感应雷防护能力为100kA,直击雷防护能力为50kA,可以为绝缘接头和绝缘法兰提供全地域恶劣气象条件使用的雷电过电压防护,从而保障管道系统的正常运行。
技术参数:
In标称放电电流(8/20μs) |
100kA |
Imax最大放电电流(8/20μs) |
200kA |
Iimp直击雷冲击电流 |
50kA |
冲击导通电压(50HZ) |
≤2.2kV |
工频放电电压 |
≤1000kV |
额定工频耐受电压 |
250V(0.5s) |
额定工频耐受电流 |
100A(0.5s) |
防爆等级 |
IP68 |
执行标准:
IEC 61643-11:2011 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法 EN 61643-11:2012 低压电涌保护器(SPD)第11部分:低压电力系统的电涌保护器性能要求和试验方法 |
